產品參數：
| 頻率上限 | 100Hz、200Hz、500Hz、1KHz…50kHz |
| 采樣點數 | 256、512、1024、2048、4096、8192 |
| 譜 線 數 | 100、200、400、800、1600、3200 |
| 觸 發 源 | 內觸發，外觸發 |
| 觸發方式 | 自由觸發(無觸發)、單次觸發、重復觸發 |
| 量 程 | 30V(DC)，3.3～0.01259檔(AC) |
| 電 源 | 交/直流供電，電池供電，連續使用3+3小時 |
| 體 積 | 212×197×50(mm) |
| 重 量 | 1750g |
產品特點：

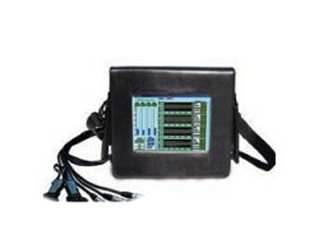

HG-3600設備故障診斷儀(1/2/3/4通道)是一種專門用于機械狀態數據采集、故障診斷及預測維修的便攜式多功能頻譜分析系統。具有***的振動分析實時監測功能, 軟件Windows風格界面，觸摸式操作和測量，方便快捷，系統提供了完善的現場分析、故障判別、數據管理、趨勢分析等功能，支持網絡化數據采集及管理功能，是現代企業設備管理理想的診斷工具。
實時振動采集和分析
***的振動分析儀功能：
1. 時域分析：包括時域波形，概率密度，自相關分析，互相關分析等，實時顯示多種有量綱參數(峰值、平均值、有效值)和多種無量綱參數;便于運行狀態判斷和故障的精密診斷;
2. 頻譜分析：包括幅值譜、對數譜、相位譜、倒頻譜分析等，實時顯示六個***大譜峰及對應頻率;各種窗函數任選;線性、對數譜選擇。用于不平衡、不對中、軸彎曲、軸裂紋等各種旋轉機械常見故障分析;
3. 軸心分析：通過與在線傳感器連接，可以做軸心軌跡、二維全息、全息譜分析。
技術指標
振動分析儀硬件：
1、嵌入式主板 300MHzCPU 支持USB Ethers網口
2、6.4’真彩液晶，觸摸屏、鍵盤及鼠標任意配置
3、大容量存儲器，500M存儲空間
4、14位***精度AD 333.3K采樣率
5、2～4通道振動信號同時采保，1通道轉速信號采保，支持外觸發采集
6、每通道并行增益控制1～256倍
振動儀軟件：
1、Windows平臺，熟悉而方便的人機界面
2、***軟件包括 ：①振動數據采集及分析軟件 ②旋轉機械故障自診斷軟件 ③現場單雙面動平衡軟件 ④交流異步電機故障診斷軟件
四種軟件可根據客戶要求任意配置，并支持網絡化數據采集及管理功能
| 低通濾波 |
不加、600Hz、1KHz、2KHz、3KHz、4KHz、5KHz、 6KHz、7KHz、8KHz、 9KHz、10KHz、11KHz、12KHz、13KHz(拐點處衰減5%,衰減速率12dB/oct) |
| 積分處理 | 不加積分、一次積分、二次積分 |
| ***通濾波 | 0.5Hz、10Hz、400Hz、1KHz(拐點處衰減5%，衰減速率24dB/oct) |
| 動態范圍 | 14位A/D，84dB |
| 窗 函 數 | 漢寧窗、海明窗、三角窗、矩形窗等可選 |
| 通 道 | 1/2/3/4+轉速通道 |
| 采 樣 | 1/2/3/4通道，采樣保持 |
| 頻率分析 | 頻率下限：5Hz |
