機械松動的類別、及松動程度的不同，其響應也有很大不同，***顯著的特征是非線性反應的強弱，另外振動具有局限性，正常情況下只表現在松動的轉子上。機械松動造成的影響主要為轉子系統剛度減弱，所以支撐剛度本身不足的故障與支撐松動特征基本相符，因此將部分常見支撐剛度故障在此一并加以介紹。

　　支撐剛度減弱引起的振動甄別

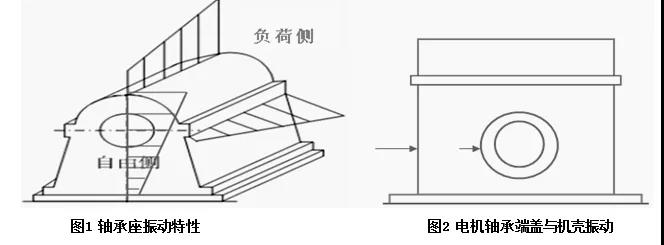

　　軸承座的振動特性應符合下圖所示規則，振動幅值由軸承座底部到頂部振動逐漸增大;空側到負荷側振動逐漸增大;軸承座左、右兩側同一***度處兩點振動應該相等，振動應該對稱分布;接近轉軸部位的振動大于平行并遠離轉軸部位的振動幅值，如電機軸承端蓋和機殼振動。當所測振幅與上述特性不符，通常預示著某部位支撐剛度存在問題。

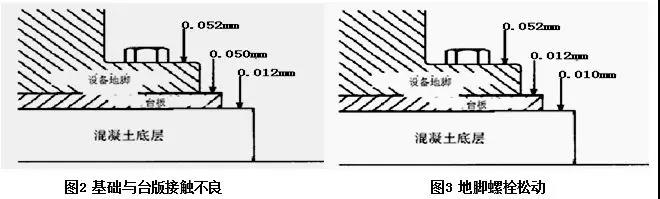

　　1當設備的某一個地腳存在松動現象時：

　　該地腳振動幅值明顯大于該軸承座其它地腳振動，以外伸轉子為例，葉輪側軸承座兩邊地腳振動幅值基本相等，而聯軸器側軸承座兩邊地腳振動幅值基本相等，由于負荷集中在葉輪側，所以葉輪側地腳振動幅值將明顯***于聯軸器側。若其中一地腳振動幅值明顯大于該軸承座其它地腳振動說明存在松動問題。

　　2.結合面松動故障

　　測量相鄰兩結合面之間的振動幅值應基本相等，幅值差通常小于8μm，超出該范圍，幅值差越大，松動越嚴重。如下圖所示：

　　3地腳臺版自身剛度不足故障

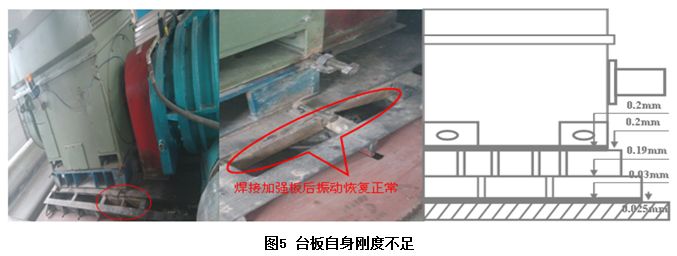

　　***先用上述方法確定地腳存在剛度薄弱問題，然后進一步進行測試、確認臺版自身剛度不足。如圖5：電機地腳與臺板上側振動較大，幅值相同，而臺板上側與中間部位振動幅值相差懸殊，臺板下側與基礎振動幅值良好且幅值基本相同，說明剛度薄弱點在臺板中間位置。

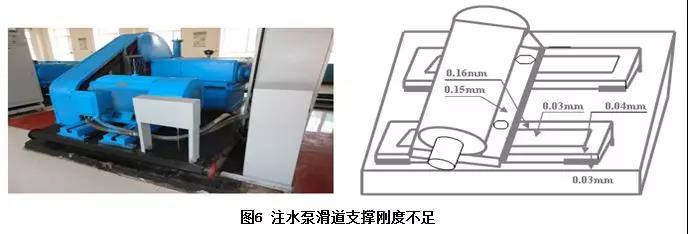

　　下圖為油田注水泵，電機底座滑道支撐剛度不足是該類設備電機振動的主要原因之一，示意圖中省略了各部位的測量，突出標注了滑道剛度不足部位及與之比較部位的振幅，電機地腳與滑道振動基本相同，說明螺栓連接緊密，滑道與基礎連接部位振幅較小且?guī)缀跸嗟?，而滑道中間部位與基礎振幅相差懸殊，說明滑道中間部位支撐剛度不足為主要故障原因。在實際測量時，應全面測量各部位的振幅，如各個地腳及結合面、框架的各部位等，有時可能同時存在兩種或兩種以上的松動故障。

　　4地腳接觸面積不足引起的剛度不足故障

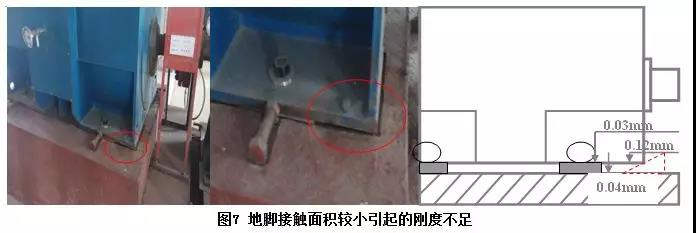

　　雖然地腳螺栓連接緊密，而且基礎及墊鐵良好，但由于地腳墊片接觸面積較小，致使地腳懸空面積過大，導致大負荷情況下支撐剛度不足。如下圖所示，從各測量振動幅值可以看出，電機地腳螺處地腳和基礎振動基本相同，說明螺栓連接緊密，且基礎剛度良好，但懸空部位振動較大，說明振動主要由電機前端懸空面積過大造成。示意圖中紅色三角型為臨時處理措施所加斜鐵，加裝斜鐵后振動良好。

　　現場同型號設備共有九臺，電機地腳安裝方式相同，但唯***該設備電機振動超標，主要原因為該設備改造后，泵與電機之間增加了一臺大型永磁調速器，增加了電機負荷。

　　5.轉子支撐整體剛度不足故障

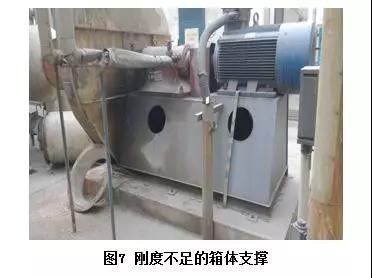

　　箱體式支撐旋轉設備，如下圖，由于安裝方便，一些中小型企業的旋轉設備多采用該支撐方式，但60%以上都存在著支撐剛度不足問題，甚至表現出柔性支撐特性，該設備支撐問題特點為：地腳連接螺栓不足以緊固箱體支撐;即使地腳螺栓連接緊密，由于箱體整體靜剛度不足，所以箱體及設備振動依然劇烈;當箱體剛度存在嚴重不足時，其固有頻率可能會低于轉速頻率，升速過程中將出現劇烈振動，當越過共振頻率后振動逐漸減小，現在由于電機變頻調速的普遍應用，有時候運行轉速可能接近或落入共振頻率范圍，因此導致該設備無法正常運行。

　　另外由焊接而成且支撐較***的新安裝設備容易出現支撐剛度不足故障。振動特征與箱體支撐相同，但通過焊接加強筋進行處理。

　　6.基礎凹凸不平引起某地腳剛度不足故障

　　此類故障一般發生在新安裝設備或更換不同型號設備后，由于基礎某部分的突起致使設備地腳不能緊密接觸，特別是更換不同型號設備事時，由于設備底座形式不同，所以與基礎的接觸部位發生改變，若恰巧接觸位置有突起部分，將使某地腳處于懸空狀態。此類故障的診斷方法與地腳松動相同。

　　7.地腳墊片引起的軟腳故障

　　聯軸器找中心時，某地腳往往會墊很多墊片，有的甚至多達近20片，在一定負荷以下，其對支撐剛度并無明顯減弱現象，但負荷增大到一定程度時，一定厚度的墊片將產生類似彈簧的效應，從而降低該地腳的支撐剛度。其診斷方法同地腳螺栓松動。

　　8.振動與負荷的關系

　　以上各類支撐剛度故障有一共同特點，與設備負荷存在直接關系，設備存在剛度不足問題時，在一定負荷以下并不一定會得到體現，比如電機空試時振動良好，但連接被牽引設備后振動超標等，隨著負荷的增長，振動逐漸增大。假如激振力相同，則剛度越薄弱振幅值越大。
