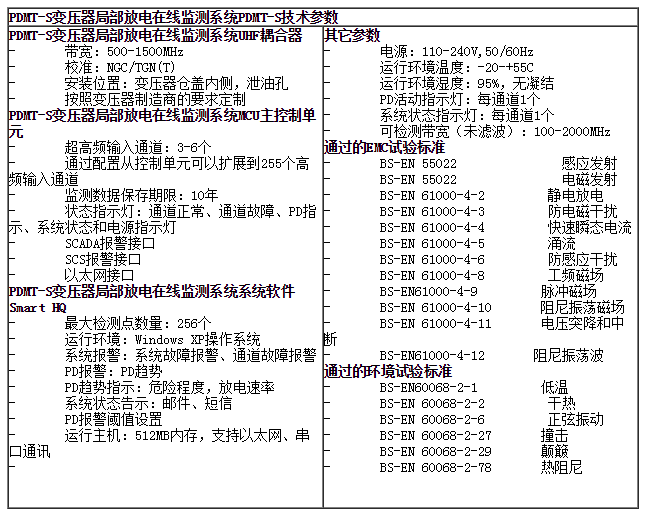

產品參數：

　　產品詳情：

　　PDMT-S變壓器局部放電在線監測系統專門用于變壓器局部放電的在線監測。在一臺變壓器上安裝3 - 6個超***頻UHF耦合器，在線實時檢測變壓器中出現的超***頻局部放電信號，對局放信號進行分析處理后，根據分析結果，向控制中發出SCADA報警信號，并將檢測數據上傳到控制中心。本系統自2003年投入使用以來，已有數十套PDMT-S用于110-500kV變壓器的狀態監測，及時發現變壓器中出現的局部放電現象，提***設備運行的可靠性。另外，選用不同系統軟件配置，PDMT-S變壓器局部放電在線監測系統也可用于GIS、***壓斷路器的在線實時監測。

　　用于設備出廠檢驗、用戶接收檢驗、運營前***壓測試和設備運行中的實時監測;

　　提***供電系統變壓器設備的可靠性，降低存在的風險;

　　實時發現變壓器設備中的局部放電缺陷，監測其發展過程，將故障消滅在萌芽狀態;

　　檢測變壓器的絕緣狀態，評估設備的健康水平，為合理安排檢修計劃提供決策依據;

　　延長設備壽命，優化設備配置，提***資產利用率。

　　PDMT-S變壓器局部放電在線監測系統由超***頻UHF耦合器、主控制單元MCU(Master control unit)、從控制單元SCU(Slave control unit)、PDMT-S監測主機和系統軟件Smart HQ、網絡瀏覽軟件等組成。

　　PDMT-S變壓器局部放電在線監測系統UHF耦合器：超***頻信號傳感器，感應變壓器中500M-1.5GHz的局部放電信號，并將信號通過同軸電纜傳送給MCU。

　　用于變壓器局部放電檢測的UHF耦合器要預先設計、校準，以符合變壓器的***頻特性，保證檢測的靈敏性。UHF耦合的安裝位置在制造變壓器時就要預留出來，一臺變壓器預留3-6個安裝位置。耦合器安裝位置一般在變壓器倉蓋的內側。 對于已投入運行的變壓器，通過更換變壓器倉蓋來提供UHF耦合器安裝位置。另外，還可以在變壓器泄油孔上安裝耦合器，但這種安裝方式的耦合器的靈敏度會差些。

　　安裝于變壓器內部的局放檢測耦合器，都要加過壓保護裝置，防止***壓電涌的沖擊。 MCU主控制單元：一臺MCU可以通過同軸電纜連接多達6個UHF耦合器，MCU以指示燈顯示每個耦合器的工作狀態，正常工作、PD報警或設備故障。

　　PDMT-S變壓器局部放電在線監測系統MCU接收耦合器的檢測信號并進行數字化處理，通過SCADA、以太網或modem傳送報警信息和局放檢測狀態信息到控制電腦。

　　MCU具有模擬信號接口，可以連接溫度傳感器、電流傳感器。

　　PDMT-S變壓器局部放電在線監測系統SLU從控制單元：在對多個變電站進行監測時，一臺MCU是不夠的，需要配置SLU模塊與MCU一起工作。一臺SLU可以支持3-6個超***頻檢測通道。

　　PDMT-S變壓器局部放電在線監測系統PDMT-S控制主機：運行Smart HQ檢測系統軟件，通過局域網與MCU、SCU控制單元相連，設置局部放電檢測參數，獲取監測數據。

　　每秒鐘，UHF耦合器采集到的信號都通過控制單元上傳給Smart HQ;每15 鐘,Smart HQ啟動DMS局部放電專***分析系統，對傳來的數據進行處理，剔除干擾信號，判斷局部放電的類型。

　　DMS局部放電專***分析系統建立在DMS公司多年的實踐經驗和100多萬個PD經驗數據之上，采用多元神經網絡、模糊邏輯和統計分析等多種算法對采集到的局放數據進行分析處理，大大提***了局部放電分類結果的準確性。

　　MCU能將局部放電的幅值、放電速率等數據信息保存10年，方便對局放數據進行追蹤分析。

　　本系統不但能檢測到穩定的局部放電現象，更能檢測到間歇性局部放電現象。

　　系統一旦發現PD，系統都會發出警告;如果PD水平超過了MCU中設定的幅值，系統就會通過SCADA、局域網、短信或Modem發出報警信號。

　　PDMT-S系統提供網絡瀏覽工具，用戶可以通過Internet瀏覽查看耦合器的工作狀態，查看系統報警信息。

　　PDMT-S系統能發現局部放電現象，但不能對局部放電進行深入分析，可以使用DMS便攜式局部放大檢測儀進行詳細的分析判斷，確定局部放電的類型，確定局部放電的位置。

　　PDMT-S變壓器局部放電在線監測系統系統功能1) 在線實時監測、記錄變壓器內部局部放電產生的超***頻信號，長期局部放電信號數據， 如放電幅度、放電頻率等參數。

　　2) 定期采用統計分析、多元神經網絡、模糊邏輯算法等多種方法，剔除熒光、雷達、手機等干擾信號，自動判斷局部放電的類型。

　　3) 通過SCADA、局域網、短信等多種方式上傳報警信號和局放數據。

　　4) 通過網絡瀏覽器查看局部放電報警信息。

　　5) 以圖形的方式顯示耦合器的安裝位置和工作狀態。

　　6) 支持TCP/IP網絡協議，支持MODEM遠程傳輸。

　　7) Windows操作系統，窗口式圖形界面。
