動平衡在振動監測中的應用原理
轉子不平衡轉動部件由于其制造、安裝等原因,其實際轉動力矩中心和其理論軸心必然存在偏差,這導致轉子在運動中在離心力作用下產生周期性震動。其實際轉動力矩稱為不平衡量。不平衡量反映了轉子運轉時的震動烈度,因此***速運轉的轉子必須進行動平衡校驗。動平衡后,剩余的不平衡量叫做剩余不平衡量,應符合******標準。
***際標準化組織(ISO)于1940年制定了世界公認的ISO1940平衡等級,它將轉子平衡等級分為11個級別,每個級別間以2.5倍為增量,從要求******的G0.4到要求***低的G4000。單位為公克×毫米/公斤(gmm/kg),代表不平衡對于轉子軸心的偏心距離。

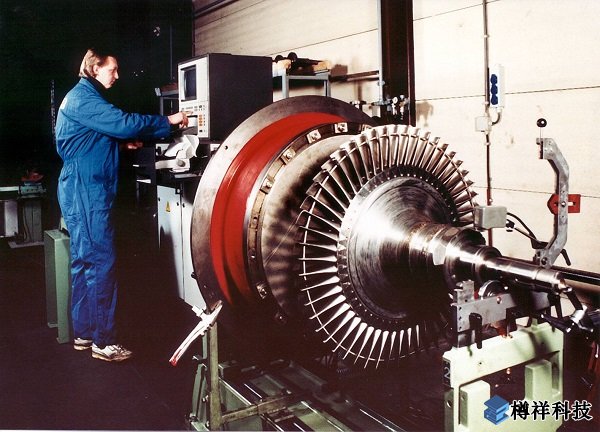

低速動平衡,是指轉子在平衡機上進行平衡校驗時的轉速低于轉子實際工作轉速的校驗方式。一般剛性轉子(工作轉速低于轉子一階臨界轉速的轉子)可做低速動平衡。其可以很好的對轉子的不平衡量進行修正,滿足其工作時的震動要求。柔性轉子也可以通過低速動平衡來修正其不平衡量,精度應適當提***。低速動平衡時平衡轉速設定在轉子實際工作轉速的10%~20%。
***速動平衡是指轉子平衡時的轉速等于轉子的實際工作轉速,一般柔性轉子(工作轉速***于轉子一階臨界轉速的轉子)進行***速動平衡。由于轉子動力設備,一般***速運轉時有巨大的氣動力,這樣平衡機的動力就需要非常巨大,為降低平衡機的動力要求,一般***速平衡在真空環境進行,***速平衡機置于真空室中。
軸系平衡,是在機組現場進行的動平衡校驗,其平衡轉速為轉子的工作轉速,可以去除由于轉子自身不平衡、或軸系對中不好導致的不平衡量。但不能夠?qū)蝹€轉子平衡,且其平衡加重或去重部位必須是機組裸露在外的軸段。并且需要現場機組投運轉動,加重或減重時需要停車,現場消耗較大。
YBD-3型現場動平衡儀是亞泰光電技術有限公司振動事業部從事振動測試、旋轉機械故障診斷和轉子動平衡方面開發研究的***新成果,在YBD-2現場動平衡儀基礎上的又一精心力作。集研發小組多年來對相關理論與技術的理解,儀器研發,現場實踐的體會,對用戶意見的收集與思考,保留了已有儀器的優點,擴充了相應功能,專門為工業現場應用設計,所有功能全部濃縮在掌握之中!
儀器有一路轉速(鑒相)信號輸入,可以實現轉子轉速與頻率測量;另有兩路振動信號輸入,可以實現單、雙通道振動測量與分析;兩者聯合應用,可以實現旋轉設備現場動不平衡振動測量和轉子動平衡配重消振處理;是現代企業設備維護必不可少的故障消除利器,是我們?nèi)粘9ぷ鞯暮脦褪帧?/p>
