Peakvue技術是近年發展起來的一項新的信號采集與處理技術, 它可以有效診斷滾動軸承和齒輪的早期故障。大量監測實踐表明：與傳統的共振解調技術相比, 它具有顯著的優點，能發現更多的設備問題。我們所采用的CSI2130雙通道數據采集器中就包含Peakvue檢測技術。它是一種捕捉給定時間間隔里時域波形峰值的振動信號分析方法。當出現金屬對金屬的撞擊時，會出現應力波。早期的疲勞剝落、齒輪和軸承缺陷、摩擦磨損和沖擊等都會產生應力波。******技術PeakVue正是通過采集和監測這些短暫的應力波，獲得其峰值及出現的頻率，并轉換為頻譜進行分析。Peakvue技術可以檢測出軸承的早期故障及軸承或齒輪的潤滑狀態，并可以準確地預測出故障的嚴重程度，跟蹤Peakvue趨勢就可以準確地判斷出軸承故障的發展進程，也能夠幫助洞察發展中的裂紋和其他的結構缺陷。

　　2、P-2103/1電機軸承(型號6319/Z2)保持架故障

　　在2009年12月10號，三聯合強制循環熱水泵P-2103/1監測中發現該泵電機軸承雜音大，電機遠端軸承的Peakvue值從之前的0.2突然長到2.5，時域波形有明顯的沖擊，存在明顯的軸承保持架故障特征頻率。如下圖所示

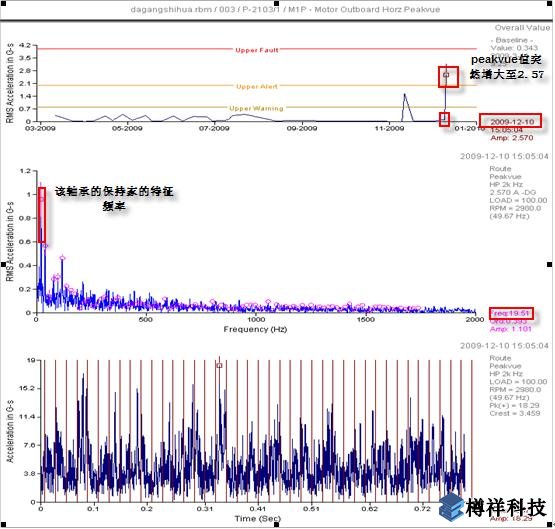

　　圖1：電機后軸承位置Peakvue值趨勢、頻譜及時域單峰波形

　　上圖看出軸承Peakvue值由12月9日的0.115突然增大到2.57，頻譜圖顯示19.51Hz及其倍頻，經計算為軸承6319/Z2保持架故障特征頻率。

　　判斷為該泵電機遠端軸承保持架磨損，顯示出保持架有損壞，測試中有沖擊，現場聽到明顯雜音，建議車間停泵修理。

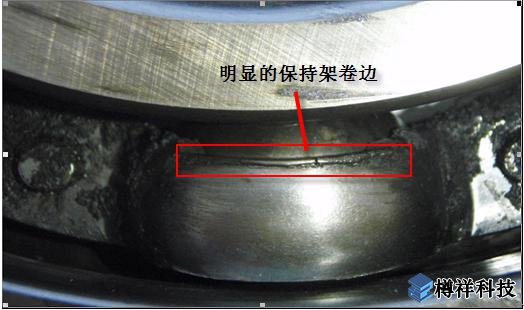

　　軸承拆檢后，可以看到軸承保持架已經松脫，引起軸承保持架碰磨軸承內圈，產生明顯的邊緣磨損卷邊。

　　3、300-P-203A電機軸承(型號6316)內、外滾道面故障

　　2009年12月31日，監測發現二聯合車間泵300-P-203A的電機靠聯軸器側的振動有明顯的增長趨勢，且伴有軸承雜音，泵側振動基本無變化。

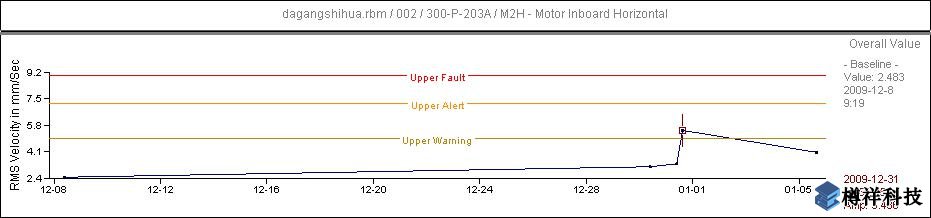

　　圖2：泵300-P-203A電機靠聯軸器側垂直、水平、軸向三個方向的振動趨勢圖

　　上圖中：******點為2009年12月31日振動值，2010年1月5日為電氣更換潤滑脂后的數值，從圖中可以看出該處徑向和軸向的振動變化趨勢一致，換油后對振動改善不大。

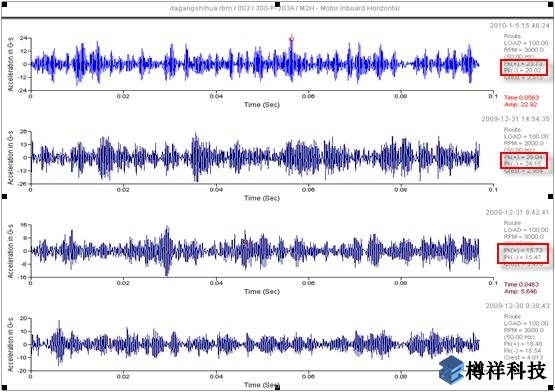

　　圖3：電機更換潤滑脂前后的波形變化圖

　　電機更換潤滑脂前后的時域波形對比，沖擊值沒有明顯改善，換油后沖擊仍然很大，且圖形上更清晰的顯示出振動沖擊，排除了缺油故障。

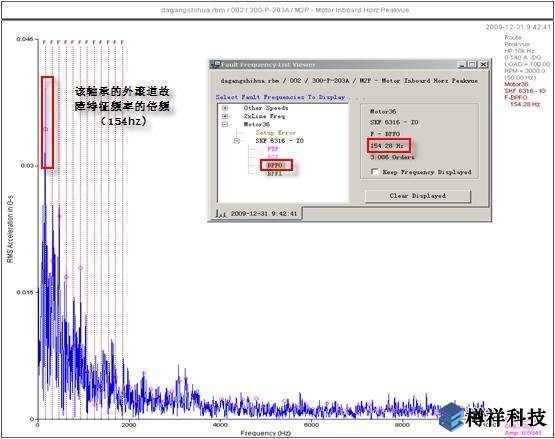

　　圖4：軸承Peakvue頻譜圖顯示軸承外滾道故障

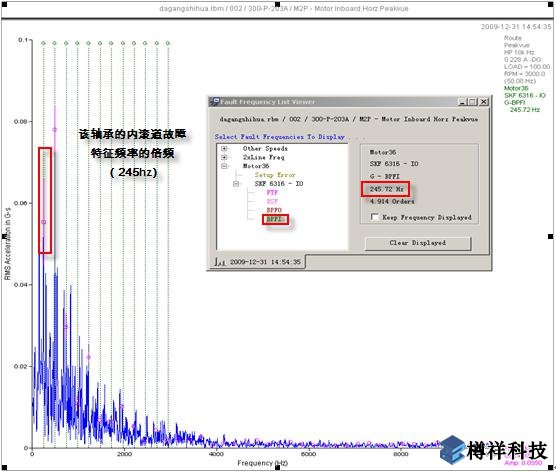

　　圖5：軸承Peakvue頻譜圖顯示軸承內滾道故障

　　顯示存在明顯的軸承故障特征頻率，153Hz為該處軸承的外滾道故障特征頻率，244Hz為該處軸承的內滾道故障特征頻率。綜上判斷，是該泵電機靠聯軸器端的軸承內外滾道面缺陷，引起電機側振動增長，更換潤滑脂，故障仍然存在，建議拆檢電機更換軸承。

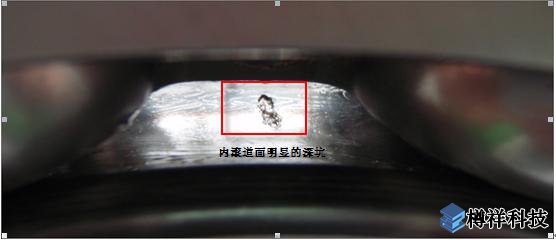

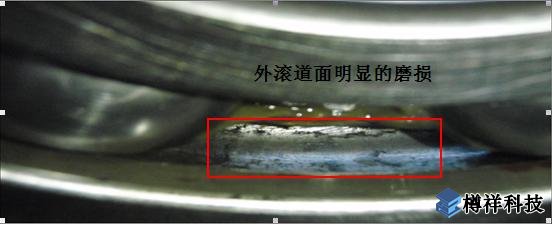

　　軸承拆檢后，看到明顯的軸承內、外滾道故障

　　4、三聯合車間粗汽油泵P-2203/2泵側出口端(軸承型號7314)潤滑油質臟

　　2009年12月30日監測時發現三聯合P-2203/2泵側出口端軸承波形上但突然出現沖擊信號，Peakvue值突然增大，從0.4到0.7，沖擊幅值從3突然漲到8，呈現明顯的沖擊，但振動基本無變化，如下圖所示

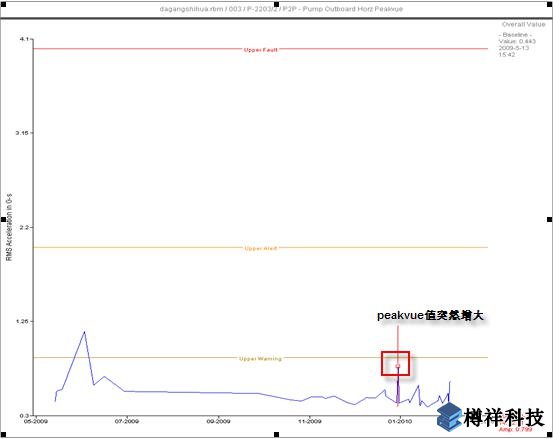

　　圖6：Peakvue值趨勢顯示幅值突然增大

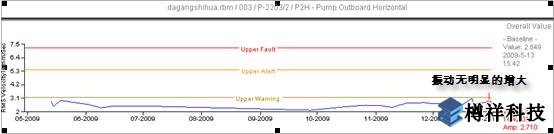

　　圖7：振動烈度幅值無明顯增大

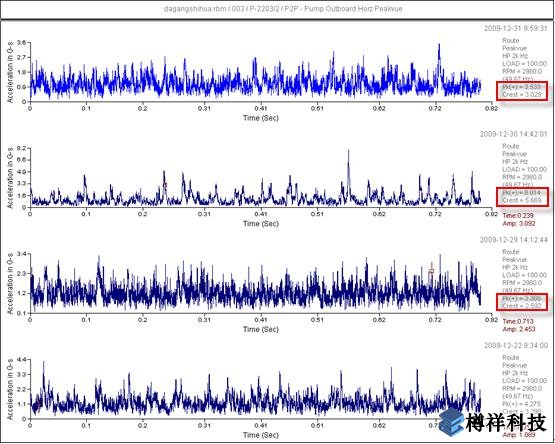

　　圖8：軸承Peakvue單峰波形突然增大且有沖擊

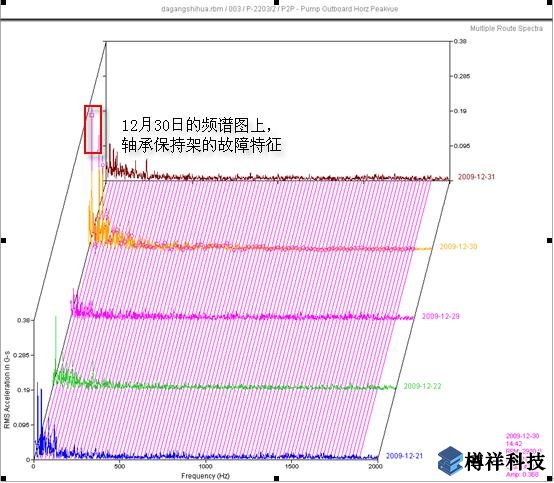

　　圖9：軸承Peakvue頻譜圖顯示軸承保持架故障

　　泵側振動無明顯的變化，波形沖擊自相關后無明顯地沖擊，判斷出該故障可能來自于潤滑故障，通知車間徹底更換潤滑油，12月31號監測結果顯示，Peakvue值恢復至0.4，保持架故障特征頻率消失。

　　5、結論

　　Peakvue技術能及時發現滾動軸承故障，通過監控振動的趨勢變化，使故障診斷更加準確，Peakvue技術多參數多角度分析，取得較準確的診斷結果。
