在本文中，我們將假定在頂部空間(通常為空氣)與過程流體的相比可忽略不計的蒸氣的密度。我們也將假定僅存在一個，在水箱均勻處理液。一些這些技術可用于在兩個或多個不混溶流體共用一個容器的多級的應用程序。

　　浮動。浮體上放置一個浮力對象與比重那些工藝流體和所述液上蒸氣進入水箱之間的中間，則附加一個機械裝置以讀出其位置的簡單的原理工作。浮子下沉到頂部空間蒸汽的底部，并漂浮在過程流體的頂部。而浮動本身是一個基本的解決方案，以定位液體的表面，讀取float的位置(即，使得實際的液位測量)的問題仍是個問題。早期的浮子系統中使用的機械部件，例如電纜，帶，滑輪，和齒輪進行通信的水平。磁鐵裝備浮筒今天很受歡迎。

　　早浮球液位變送器使用電阻器的網絡提供的模擬模擬或離散電平測量和多個簧片開關，這意味著在不連續的步驟變送器的輸出變化。不同于連續測量水平的設備，它們無法區分步驟之間的電平值。

　　圖2.位移液位計阿基米德原理工作。支持材料(置換器)的柱所需要的力通過移位工作流體的重量減小。一個力傳感器測量支撐力和報告它作為模擬信號。

　　靜液壓設備。置換，起泡，和差壓力變送器都是靜壓測量設備。因此在溫度的任何變化將導致液體的比重的換檔，如在壓力影響蒸氣在液體的比重意愿更改。兩個結果在降低測量精度。

　　置換阿基米德原理工作。如圖2所示，固體材料(置換)柱懸浮在容器中。置換的密度總是比工藝流體(它會在過程流體宿)的大，并且必須從需要至少******水平的***低水平被測定延伸。作為過程流體水平上升，列置換的流體等于該列的橫截面面積乘以在置換過程流體水平的體積。浮力等于

　　圖3.起泡器感過程流體通過測量鄰近所述儲存容器的底部的流體靜壓深度。

　　此位移量乘以該過程流體密度向上推動上置換，降低支持它克服重力的拉力所需的力。換能器，其被連接到發射機，監視并涉及在力這種變化級別。

　　鼓泡式液位傳感器被示于圖3.該技術是在常壓下操作容器使用。具有靠近容器底部的開口端一浸管帶有吹掃氣體(通常是空氣，雖然惰性氣體比如當有污染或與過程流體的氧化反應的危險干燥氮?dú)饪梢允褂?到罐。作為氣體流下到所述汲取管的出口，在該管中的壓力上升，直到它克服了在出口處的液面中產生的流體靜壓。該壓力等于工作流體的密度從浸管的表面的端乘以其深度和由連接到該管的壓力傳感器監測。

　　圖4.差壓傳感器監測通過測量在罐的底部，該容器的壓力中的流體之間的總壓力差的過程中流體水平。

　　差壓(DP)的水平傳感器示出在圖4的基本測量總壓力之間在罐的底部(在容器中的流體加靜壓力的靜水壓頭壓力)，并在靜態或壓頭差容器中。與鼓泡，流體靜壓差等于過程流體密度乘以流體的容器中的***度。圖4中的單元使用大氣壓力作為參考。在頂部的通氣孔保持頂部空間壓力等于大氣壓力。

　　在對比起泡，DP傳感器可以在無排氣管(加壓的)容器一起使用。所需要的所有是到參考端口(低壓側)連接到一個端口的***大填充水平以上的容器。液體清洗或起泡可能仍然是需要的，這取決于過程的物理?xiàng)l件和/或發射器的位置相對于該進程的連接。

　　稱重傳感器。的測力傳感器或應變儀裝置基本上是一個機械支撐件或托架配備有檢測在支承構件小的失真的一個或多個傳感器。作為在負載細胞變化的力，支架稍微彎曲，引起輸出信號的變化。校準稱重傳感器已與力容量從分?jǐn)?shù)盎司噸。

　　為了測量水平，負載單元必須被并入船的支撐結構。作為過程流體填充容器，對測力傳感器的力增加。知道該容器的幾何形狀(具體地，它的橫截面面積)和流體的比重，這是一個簡單的事情的負載傳感器的公知的輸出轉換到流體水平。

　　而負載細胞中，因?yàn)樗鼈兊姆墙佑|性質的許多應用是有利的，它們是昂貴的，并在容器的支撐結構和連接管道必須圍繞浮子結構的測力傳感器的要求設計。容器，管道和連接由該船支持結構的總重量將通過負載電池系統除了所期望的網或產品重量進行權衡。此總重量通常會使非常差的調節的凈重，即凈重的總重量的比例很小。***后，支撐結構的生長，造成加熱不均勻(比如，早出晚歸的陽光)可以反映為一級，這可側向載荷，風荷載，硬管，并從翻轉預防硬件綁定(用于

　　圖5.磁性液位計使用磁耦合班車找到一個浮動的腔內側的位置。

　　底部安裝型稱重傳感器)?？傊瑴y(cè)力傳感器稱重系統要求必須在整個初始容器支持和管路設計，還是性能***重要的考慮是快速降解。

　　磁翻板液位計。這些儀表(見圖5)是視鏡的***選替代品。它們類似于浮動設備，但它們磁性地通信的液面位置。浮球，攜帶了一組***的永久磁鐵，在乘坐由兩個過程連接方式附著在血管輔助柱(浮子室)。此列地限制浮動橫向所以它總是接近室的側壁上。作為浮子騎上下與流體水平，磁化梭子或桿與它圖表指示移動時，示出了浮體的位置，從而提供所述平指示。如果輔助列和室壁均采用非磁性材料的系統只能工作。

　　許多制造商提供被測量為流體的比重優化浮動設計，無論是丁烷，丙烷，油，酸，水，或兩種流體之間的接口，以及一個大的選擇浮動材料。這意味著儀表可以處理***溫，***壓和腐蝕性液體。超大浮室和***浮力浮標可用于在那里集結預期的應用程序。

　　錢伯斯，法蘭和過程連接可以由工程塑料等的Kynar或稀有合金，如哈氏C-276進行。特別分庭的配置可以處理極端條件如蒸汽夾套液體瀝青，為應用程序閃超大室和低溫設計的液氮制冷劑。眾多的金屬和合金，如鈦，鎳鉻鐵合金，和蒙乃爾合金可用于改變***溫，***壓，低比重的，和腐蝕性流體應用的組合。今天的磁性水準儀也可以與磁致伸縮和導波雷達發射機，以允許測量?jī)x的地方的指示被轉換成可發送給控制器或控制系統4-20mA輸出配備。

　　電容變送器。這些設備(參見圖6)上的事實，工藝流體通常具有介電常數，操作，從空氣，這是非常接近1.0的顯著不同。

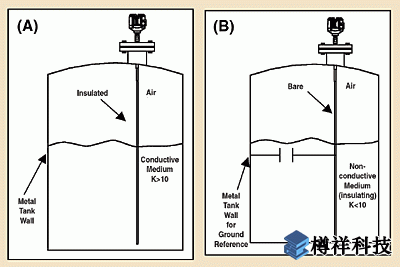

　　圖6.電容式液位傳感器測量由電平變化產生的兩個板之間的電容變化。兩種版本，一個用于具有***介電常數(A)和另一種為那些具有低介電常數(B)的流體。

　　油具有介電常數為1.8至5.純乙二醇是37; 水溶液50和80之間。此技術需要電容的變化，與液面變化時，由附連到附連到發送器和任一血管壁發射機和工藝流體，或一個非絕緣桿任一絕緣桿創建或者參考探頭。作為流體水平上升和填充更多板之間的空間，總電容成比例地上升。一種電子電路，稱為電容電橋測量總體電容，并提供了一個連續的液位測量。
