電源系統

　　不同的電氣系統：

　　1、電流類型：交流、直流、三相交流

　　2、系統中導線的類型和數量：L1、L2、L3、N以及 L+、L-

　　3、系統接地的類型：IT、TT、TN

　　必須仔細選擇系統接地的類型，因?yàn)樗鼜母旧蠜Q定了供電系統的行為和性能。它也是與使用系統有關的問題，例如：

　　1、供電可靠性和/或電源供應

　　2、安裝費用

　　3、維護、停機

　　4、電磁兼容性

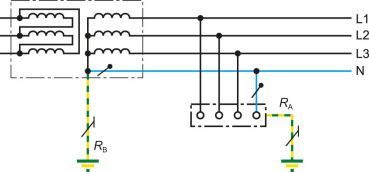

　　TT系統

　　在TT系統中，有一點直接接地(功能接地)。電氣裝置裸露的導電部分與接地電極相連，接地電極與接地系統電隔離。

　　1、允許的保護設備：

　　2、過電流保護設備

　　3、故障電流保護設備 (GFCIs)


　　TN系統

　　在TN系統中，一點直接接地并且電氣裝置的裸露導電部分通過保護接地線連接到這一點。

　　有三種類型的接地系統，其區別基于中性和保護接地線的排列：

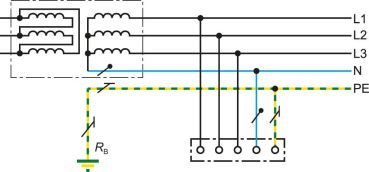

　　1、TN-S: 保護接地線與整個系統是分開的。

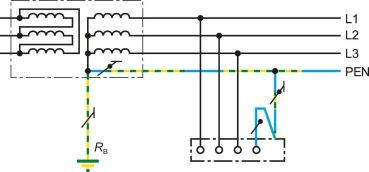

　　2、TN-C: 中性和保護接地線使用單線與整個系統組合。

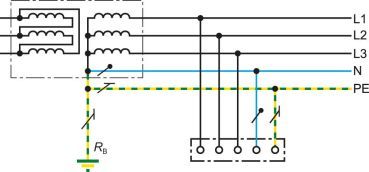

　　3、TN-C-S:中性和保護功能組合在系統部分的單線中。


　　IT系統

　　在IT系統中，所有的導線都與地隔離或有一點通過阻抗與地連接。在發生接地故障時，只有一個小的泄漏電流可以流過，基本上這個泄漏電流是由系統泄漏電容引起的。上游的保險絲不會跳閘。在單極直接接地故障的情況下，也可維持電壓供應。

　　電氣裝置裸露的導電部分：

　　1、單***接地或

　　2、共同接地或

　　3、共同系統接地。

　　允許下列保護設備：

　　1、接地故障監視設備 (IMDs)

　　2、過電流保護設備

　　3、剩余電流保護設備 (RCDs)，被稱為接地故障斷路器(GFCIs)的設備。

　　特性特征

　　1、***個接地故障不會引起保險絲或RCD/GFCI 跳閘。

　　2、接地故障監視儀會檢測并且在絕緣惡化的邊緣發出信號。

　　3、需要在發生不同導體位置的第二個接地故障之前，盡快消除***個接地故障，因?yàn)槟强赡軙?huì)導致系統失效。
