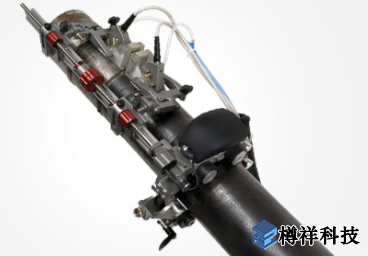

ChainSCANNER為45 mm至965 mm外徑(1.75至38 in。OD)的管道提供手動管道檢測解決方案。掃描儀由鏈條代替磁輪固定，非常適用于使用UT，TOFD和PA技術的各種材料類型的焊接或腐蝕檢測。

　　ChainSCANNER有助于對外徑45 mm至965 mm(1.75 in。至38 in。)的管道進行手動檢測，為雙軸編碼提供了可能。通過鏈?zhǔn)酱娲泡啽３值膾呙鑳x能夠檢測鐵磁性或非鐵磁性表面。鏈條還有助于通過消除轉向問題來確保掃描儀的直線位移。***后，當掃描器可以使用鏈條圍繞管道旋轉時，管道周圍的區域難以進入是有用的。

　　主要應用有：

• 　　相控陣，TOFD或常規UT的圓周管焊檢查
• 　　具有相控陣或常規UT的小區域的腐蝕測繪(使用XY; 2編碼器型號)

　　帶導螺桿調節的探頭定位系統

　　標準包含

• 　　主模塊帶掃描軸編碼器
• 　　5英寸，16英寸或38英寸管道OD(取決于型號)的鏈接，帶有快速可調節的扣環
• 　　用于OmniScan的5 m編碼器電纜
• 　　450毫米(17.7英寸)探頭支架
• 　　兩個彈簧式探頭支架，可調TOFD-P / E磁軛
• 　　兩個彈簧加載的探頭支架，可調節相控陣線圈
• 　　帶導螺桿調節的探頭定位系統
• 　　5米可分割電纜導管(19毫米ID)
• 　　灌溉管和配件
• 　　CHAIN™掃描儀工具
• 　　手提箱

　　注意：掃描儀不包含探頭和楔子。

　　產品規格


       特征

• 　　使用一個或兩個探頭進行標準配置，并使用四個探頭進行TOFD，相控陣或脈沖回波檢測的可選配置。
• 　　外徑范圍為45毫米至965毫米(1.75英寸至38英寸)
• 　　在一個或兩個軸上編碼手動掃描(取決于型號)
• 　　符合人體工程學的手柄保護編碼器連接器并提供電纜管理
• 　　安裝在涂有聚氨酯的軸承輪上的***立鏈條，以平滑滾動
• 　　易于夾緊裝置，快速掃描儀定位
• 　　彈簧式探頭支架可確保在任何掃描儀位置或方向上均可良好的探頭接觸
• 　　大多數調整可以在不使用工具的情況下進行
• 　　兼容OmniScan®，TomoScan FOCUS LT™(帶可選適配器)和其他使用適當編碼器電纜的儀器
