全自動UT焊接檢測

　　WeldROVER™是奧林巴斯系列掃描儀的***補充，為客戶提供比手動掃描儀提供更穩定的檢測，并且比通常用于海上管道施工的***生產區域辨別系統更經濟的包裝。

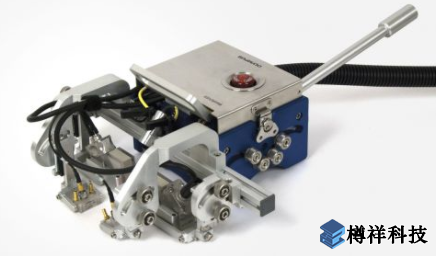

　　WeldROVER是一種簡單的工業強度單軸編碼掃描儀，為客戶提供完全機械化的自動數據采集。它旨在在鐵磁管道或船舶環形焊縫和長接縫上進行快速***效的相控陣列檢查，***少的培訓和設置時間。掃描儀可以配置多達六個探針，用于相控陣，TOFD和常規UT檢查。

　　WeldROVER不容易使用。它通過簡單的雙按鈕遙控器以可變速度操作。掃描儀與OmniScan®MX或TomoScan FOCUS LT1直接連接，無需復雜的軟件，運動控制器電子設備或配置。使用激光導向指示器可幫助操作員使用轉向桿手動調節掃描儀的方向。這樣就可以獲得精確的數據，而無需引導帶，復雜的跟蹤系統或電動轉向能力。它是完全適合公司提供完全機械化，自動相控陣(AUT)檢測服務。任何完成基本OmniScan®課程的客戶需要不到一個小時的培訓。

　 特征

• 　　可以支持多達六個TOFD，相控陣或脈沖回波檢測探頭
• 　　恒定的掃描速度控制，以任意速度平滑的數據采集
• 　　緊湊的運動控制器，允許10種不同的掃描速度從5 mm / s到50 mm / s
• 　　簡單的雙按鈕遙控器可以在向后或向前方向進行點動或恒定編碼運動
• 　　使用OmniScan或TomoScan FOCUS LT儀器的數據采集，配置時間少于5分鐘
• 　　驅動四個工業級磁輪用于鐵磁表面
• 　　集成的水歧管，用于簡單***效的耦合劑輸送
• 　　緊急停止按鈕位于掃描儀上
• 　　激光導向指示器可幫助操作人員遵循焊接中心線或任何其他檢查參考
• 　　整合遠程脈沖發生器/前置放大器的房間，用于改進TOFD-P / E檢查
• 　　可分離的電纜導管臍帶提供電纜保護和配置靈活性。探頭重新配置所需的***短時間。
• 　　防水(IP65)

　　1與TomoScan的接口FOCUS LT™可以使用可選的編碼器電纜適配器制成

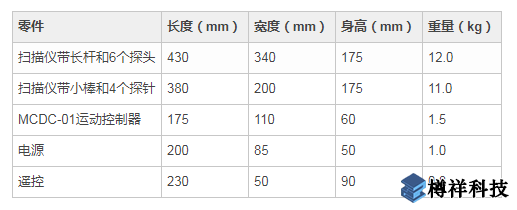

　 產品規格

　　掃描速度：每秒5 mm至50 mm

　　編碼器分辨率： 2100步/ mm(典型值)

　　功耗： 90 W

　　***大輸入電流： 4 A

　　電壓： 24 VDC

　　電源輸入電壓： 100 VAC或240 VAC，自動切換


　 標準夾雜物

• 　　掃描儀前后旋轉探頭支架的電動掃描儀
• 　　2個框架桿，用于200 mm(8 in。)和340 mm(13.4 in。)之一的探頭支架固定
• 　　5米電纜遙控
• 　　MCDC-01：?jiǎn)屋S直流運動控制器
• 　　將MCDC-01連接到OmniScan®的編碼器電纜
• 　　6個彈簧加載臂(SLA)樞轉探頭支架和所有不同配置所需的支架
• 　　4 TOFD-P / E 31.75毫米軛
• 　　2 PA 40 mm x 55 mm軛
• 　　2個PA 40 mm x 65 mm磁軛，用于PWZ1探頭
• 　　灌溉管和配件
• 　　激光導軌和支架
• 　　兩個轉向桿
• 　　5米可分割管道，用于電纜保護和連接到掃描儀。
• 　　電源
• 　　掃描儀及配件硬質手提箱

　　注意：掃描儀操作的所有電纜均為5米。

　　探頭和楔子不包括在掃描儀中。
