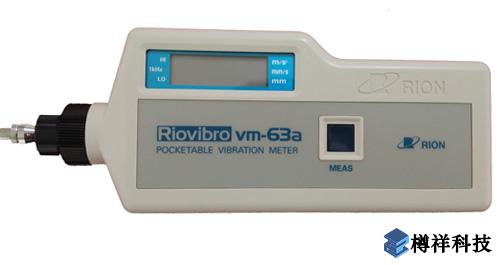

測振儀(日本理音VM-63a)頂部有兩個參數設置開關，左上角的用以選擇***頻(HI)、低頻(LO)，右上角的是用來選擇位移、速度或加速度。使用測振儀測振前，***先要檢查其參數是否設置正確，再檢查探頭是否連接完好。

　　根據測量的需要，在測量前分別撥動儀器頂部的兩個波動開關，使儀器處于加速度、速度或位移的測量狀態，然后再按下測量鍵進行測量。 測量加速度時，將開關置于加速度檔，使顯示屏指示單位箭頭指向“m/s2” 同時根據實際需要撥動頻率檔使頻率指示箭頭指向“***頻(HI)”或“低頻(LO)檔。 測量速度時，將開關置于速度檔，指示單位箭頭指向“mm/s”。測量位移時，將開關置于位移檔，指示單位箭頭指向“mm” 。

　　注：在進行速度或位移測量時，頻率沒影響，但應將開關撥至***頻或低頻任意一檔。

　　振幅(位移)是表象，速度和加速度是轉子激振力的程度。振動位移，量值用峰峰值表示，單位是mm，其反映了振動間隙的大小;振動烈度又稱振動速度，量值用有效值表示，單位是mm/s，其反映了振動能量的大小;振動加速度量值是單峰值，單位是m/s2，其反映了振動沖擊力的大小。

　　發電廠的設備轉速大多在600~3000r/min之間，對應振動頻率為10~50Hz，屬于低頻振動，因此較多地選擇測量振動位移值。

　　我廠轉機振動要求如下表：
